Полный регламент смазки промышленной вышивальной машины: руководство для бесперебойной работы

Промышленная вышивальная машина — это высокоточный механизм, сердце которого совершает до 1000–1200 ударов в минуту. В таких условиях трение металла о металл колоссально. Если пренебрегать смазкой, вас ждут обрывы нити, пропуски стежков, перегрев деталей и, в конечном итоге, дорогостоящий ремонт.

В этой статье мы подробно разберем регламент смазки промышленного вышивального оборудования. Сохраните это руководство или распечатайте его для своих операторов.

Золотые правила перед началом смазки

1. Безопасность превыше всего. Всегда выключайте машину из сети перед глубоким обслуживанием (особенно при снятии крышек).
2. Сначала чистка, потом смазка. Пыль, очесы от ниток и остатки ткани, смешиваясь с маслом, превращаются в плотную грязь, похожую на цемент. Обязательно продуйте узлы сжатым воздухом или очистите щеточкой.
3. Используйте правильное масло. Никакого машинного автомобильного масла, растительных жиров или WD-40! Используйте только специальное светлое (вазелиновое) масло для швейных машин (вязкость 15-20). Для направляющих потребуется густая смазка (например, на основе лития).
4. Лучше меньше, да чаще. Одна капля масла работает лучше, чем лужа, которая потом испачкает дорогое изделие.

Визуальная схема регламента обслуживания

Для удобства запоминания мы подготовили наглядную схему периодичности смазки.

Регламент и точки смазки (с фото-инструкцией)

Частота смазки зависит от загруженности машины. Ниже приведен регламент для машины, работающей в стандартную одну смену (8-10 часов в день).

1. Ежедневное обслуживание (каждые 8-10 часов)

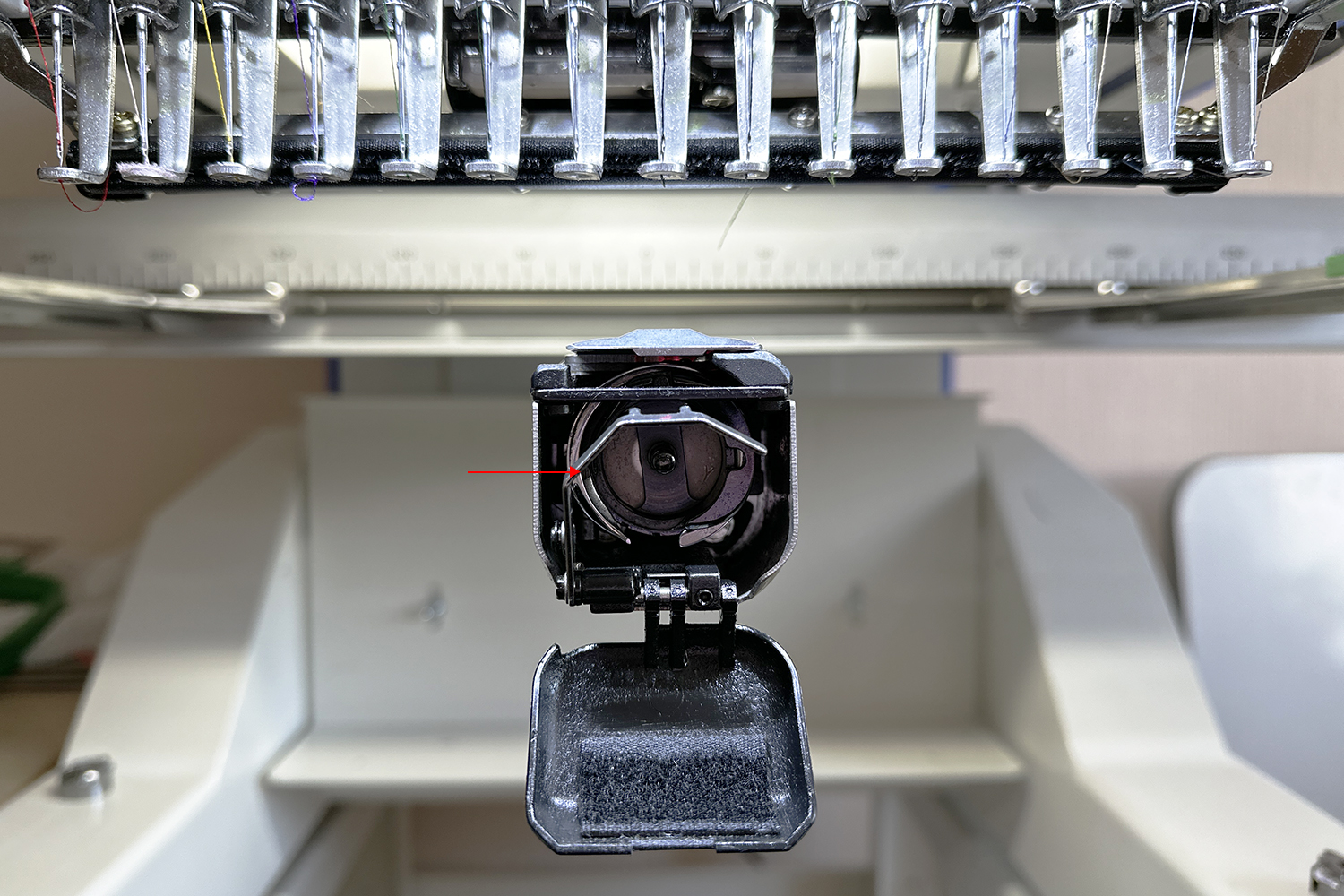

Главный узел: Челночное устройство (ротационный челнок).
Челнок совершает два оборота на каждый стежок. Это самый нагруженный элемент машины.

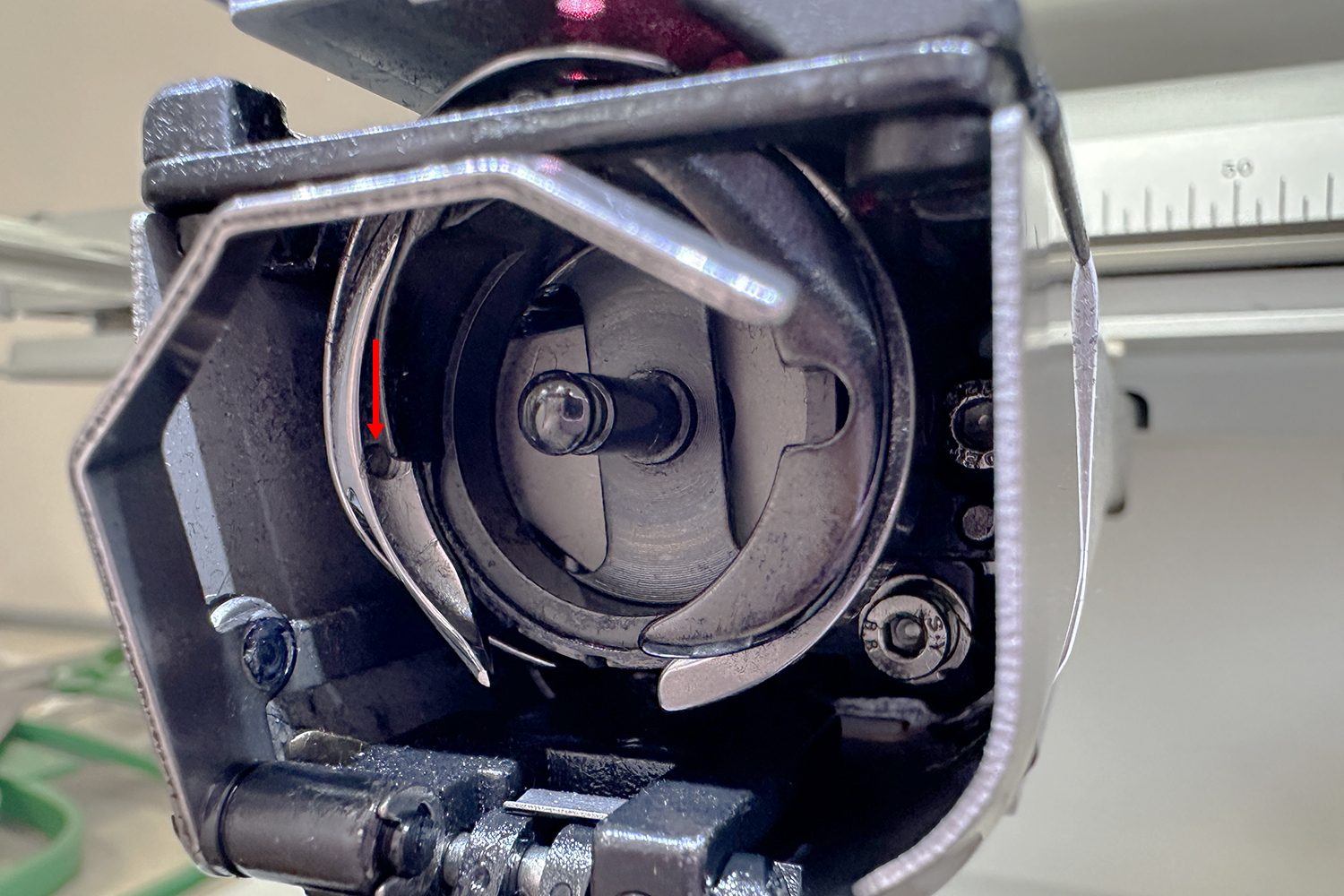

Как смазывать: Извлеките шпульный колпачок. Капните ровно одну каплю масла на дорожку (паз), по которой скользит сетка челнока.
Важно: После смазки прошейте пару минут на черновом кусочке ткани, чтобы излишки масла ушли и не испачкали рабочую вышивку.

2. Еженедельное обслуживание (каждые 40-50 часов)

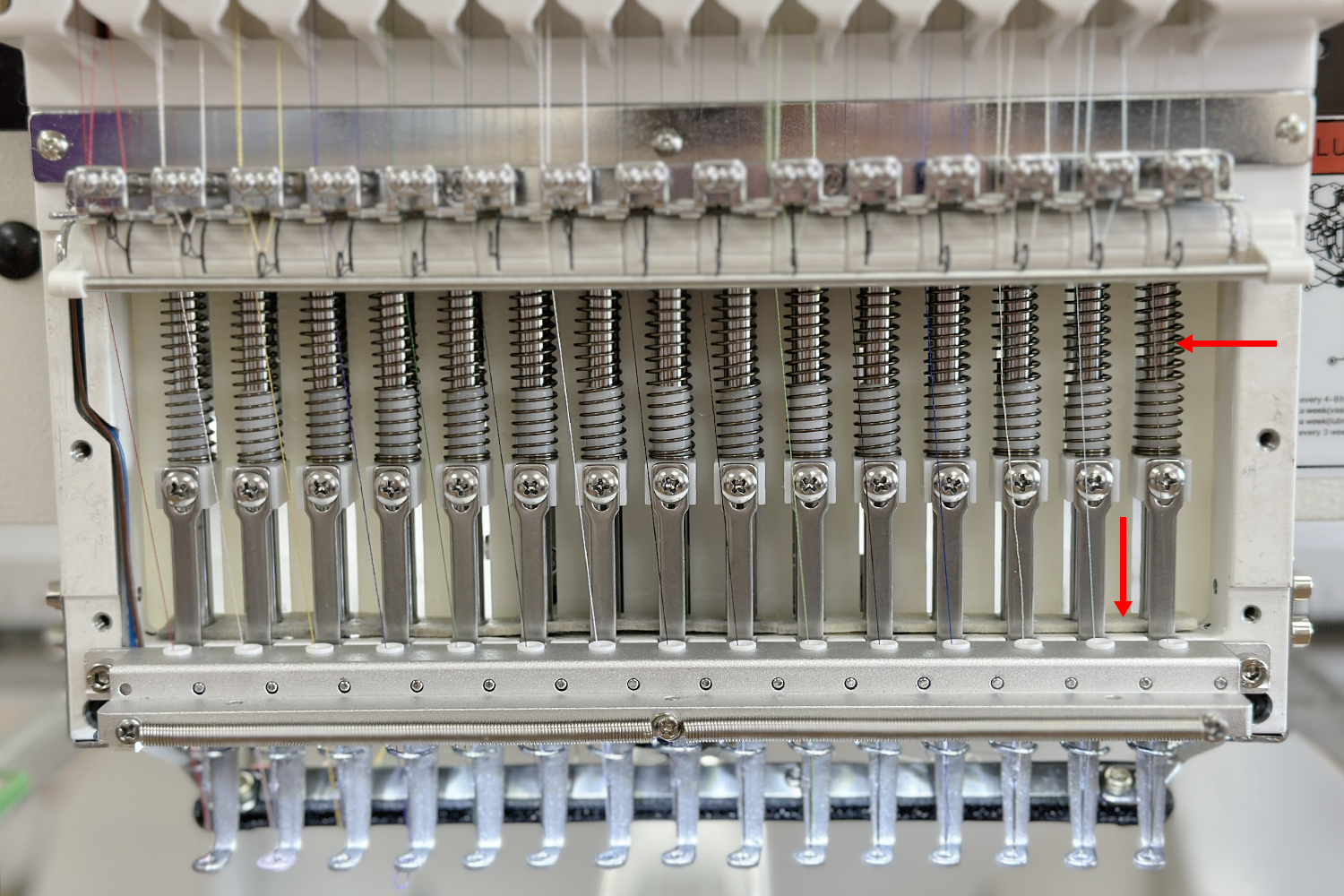

Узлы: Игловодители (штанги) и нитепритягиватели.
Эти детали отвечают за ровный ход иглы и правильное натяжение нити.

Как смазывать: На большинстве современных машин (Velles, Barudan, Ricoma и др.) на передней крышке вышивальной головки есть специальные отверстия для смазки. Если их нет, необходимо снять переднюю защитную крышку. Нанесите по 1 капле масла на каждый игловодитель и в шарниры нитепритягивателей. Во многих машинах там установлены специальные войлочные подушечки — масло нужно капать на них.

3. Ежемесячное обслуживание (каждые 200 часов)

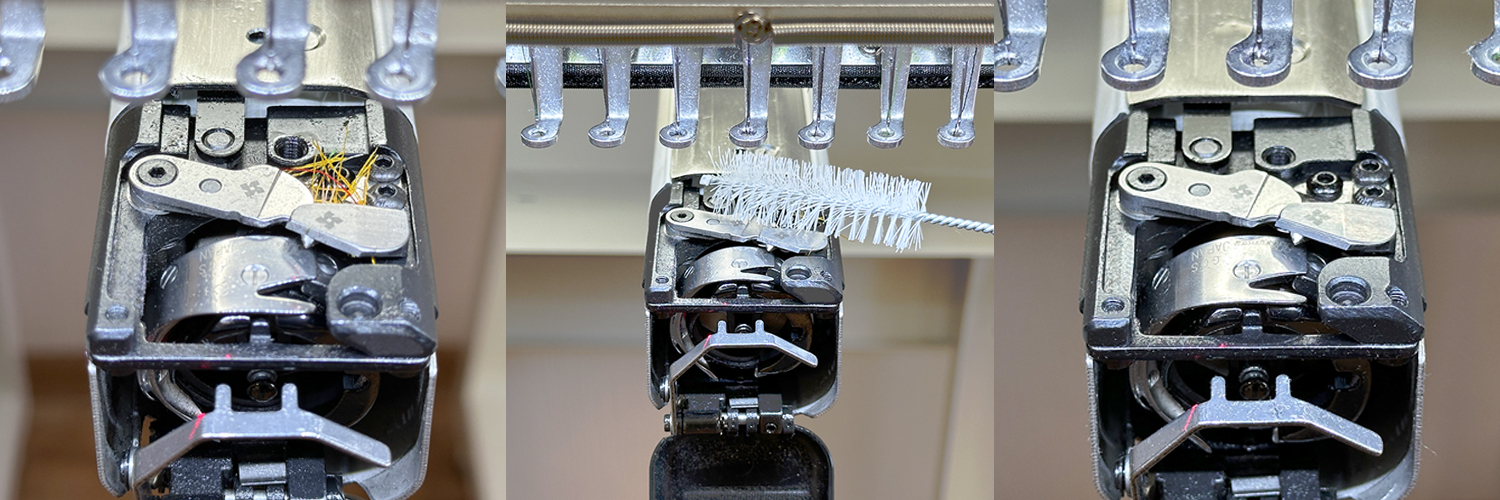

Узлы: Механизм обрезки нити под игольной пластиной.

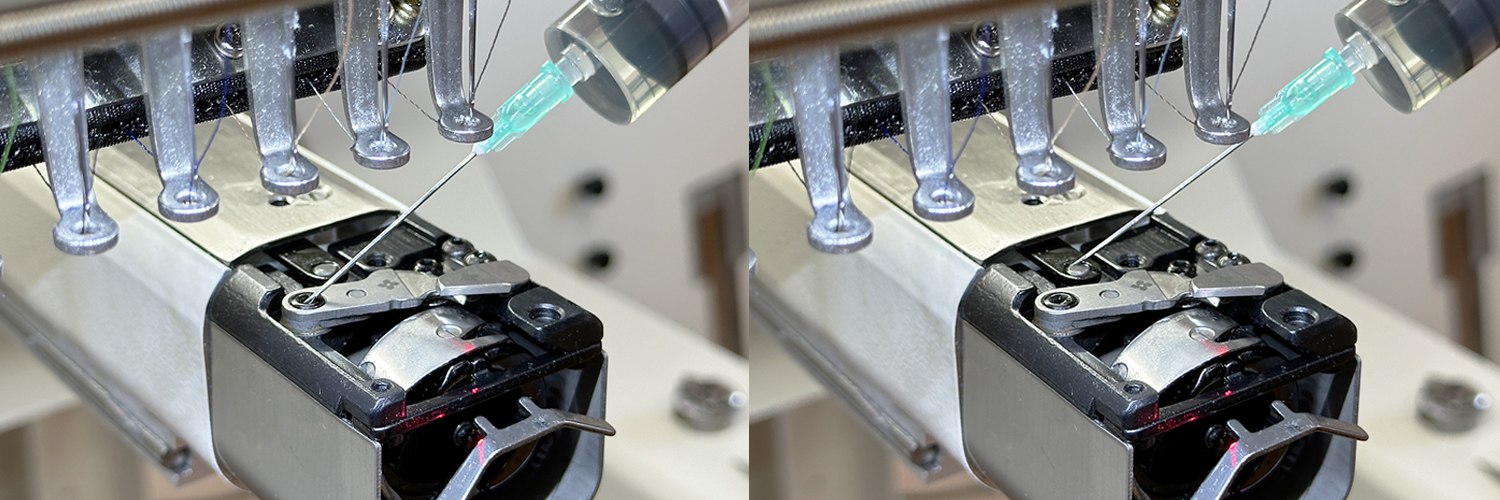

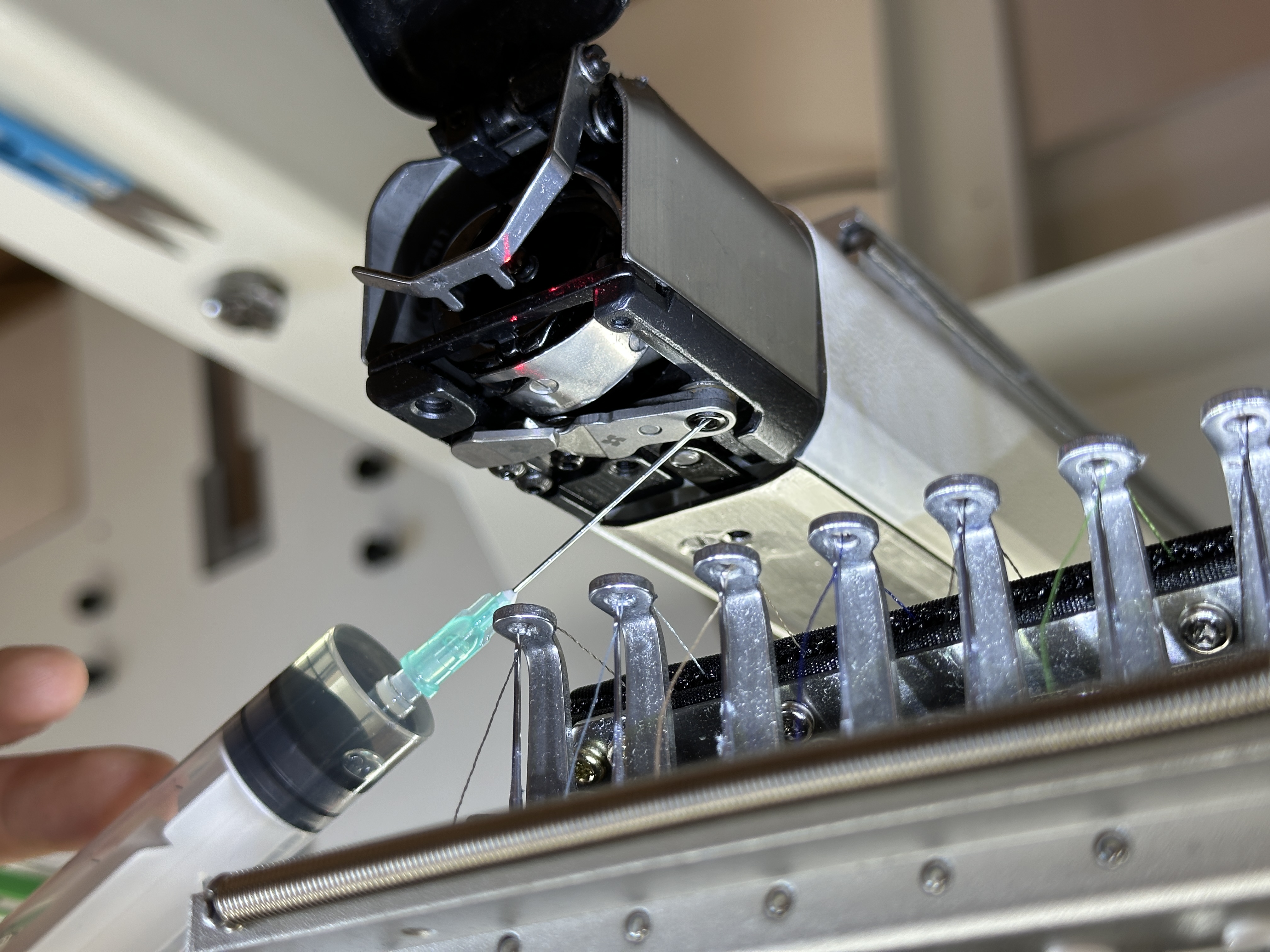

Как смазывать: Открутите игольную пластину. Тщательно вычистите очесы (здесь их скапливается больше всего). Капните 1-2 капли масла на подвижный нож и направляющую механизма обрезки. Это предотвратит заклинивание ножа и обеспечит чистый срез.

4. Обслуживание раз в 3-6 месяцев

Узлы: Направляющие рамы (пантографа), шестерни и кулачки.
Здесь используется густая смазка (литол, тефлоновая смазка или силиконовая густая смазка — сверьтесь с инструкцией к вашей машине).

Как смазывать: Протрите направляющие (рельсы) по осям X и Y сухой ветошью. Нанесите тонкий слой густой смазки пальцем или кисточкой по всей длине рельсы. Вручную или с пульта прогоните раму от края до края, чтобы смазка распределилась равномерно.

3 фатальные ошибки при смазке

1. "Заливание" машины маслом. Избыток масла не делает машине лучше. Он стекает по иглам вниз, оставляя невыводимые пятна на изделиях заказчика, и собирает на себя тонны пыли.
2. Смазка без чистки. Если капнуть масло на комок пыли, образуется абразивная паста, которая сотрет металлические детали как наждачная бумага.
3. Игнорирование инструкции. У разных брендов могут быть свои особенности (например, закрытые подшипники, которые вообще не требуют смазки). Всегда держите мануал от производителя под рукой.
